Технологічна лінія для виробництва активного вугілля на базі установки ACTIVE-1

Завантажити опис технологічної лінії (pdf)



Лінія призначена для виробництва активного вугілля з високою адсорбційною здатністю. Активоване вугілля застосовується в медицині, хімічній, фармацевтичній та харчовій промисловості. Фільтри, що містять активоване вугілля, використовуються в багатьох сучасних моделях пристроїв для очищення різних типів середовища та матеріалів (води, повітря тощо).

Установка Active-1 у складі різних технологічних ліній може використовуватися:

Для піролізу, випалення, прокалці, активування :

  • деревного та кам'яного вугілля, з метою отримання: активного вугілля, доломіту (кизельгуру) тощо
  • деревної тирси, шкаралупи горіхів, фруктових кісточок  інших вуглецевмісних сипких матеріалів, з метою отримання: деревного і активного вугілля

Для сушки, випалу, прокалювання різного роду сировини :

  • мінеральної сировини (використовуваного як будматеріали)
  • компонентів сухих будівельних сумішей
  • продукції хімічної промисловості
  • іншій продукції, що вимагає подібні процеси

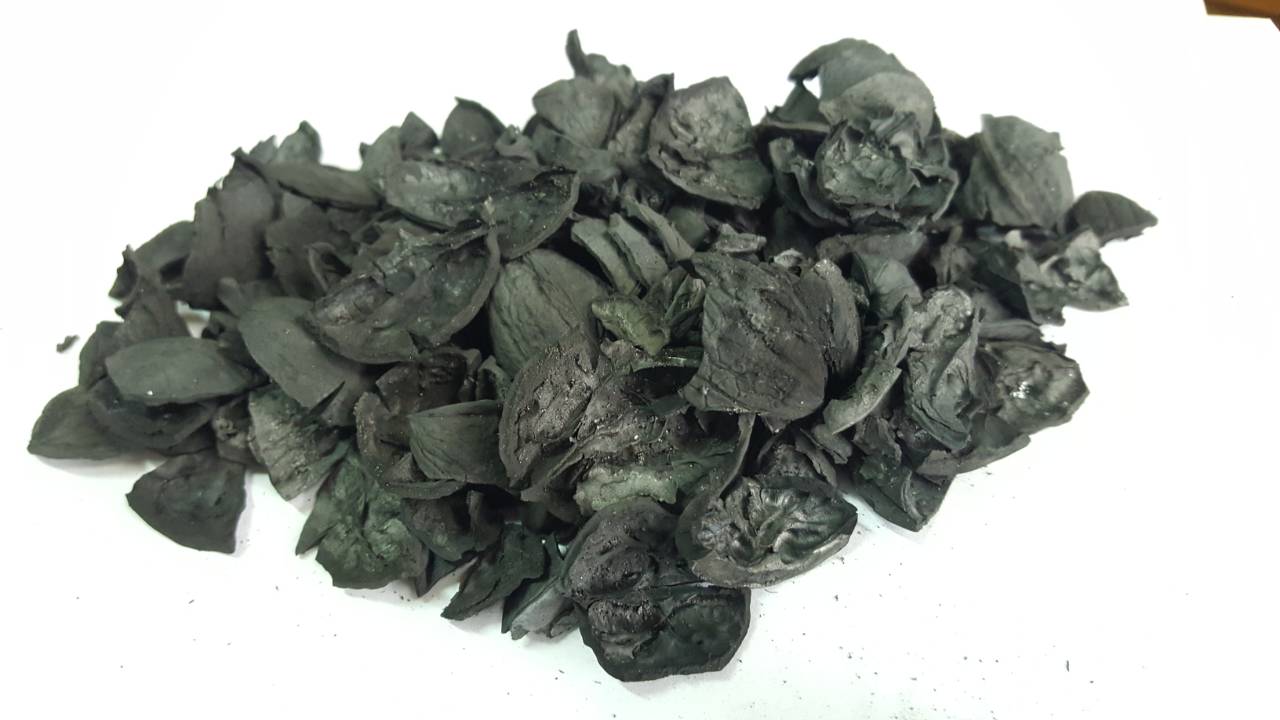

Активне вугілля зі шкарлупи горіха

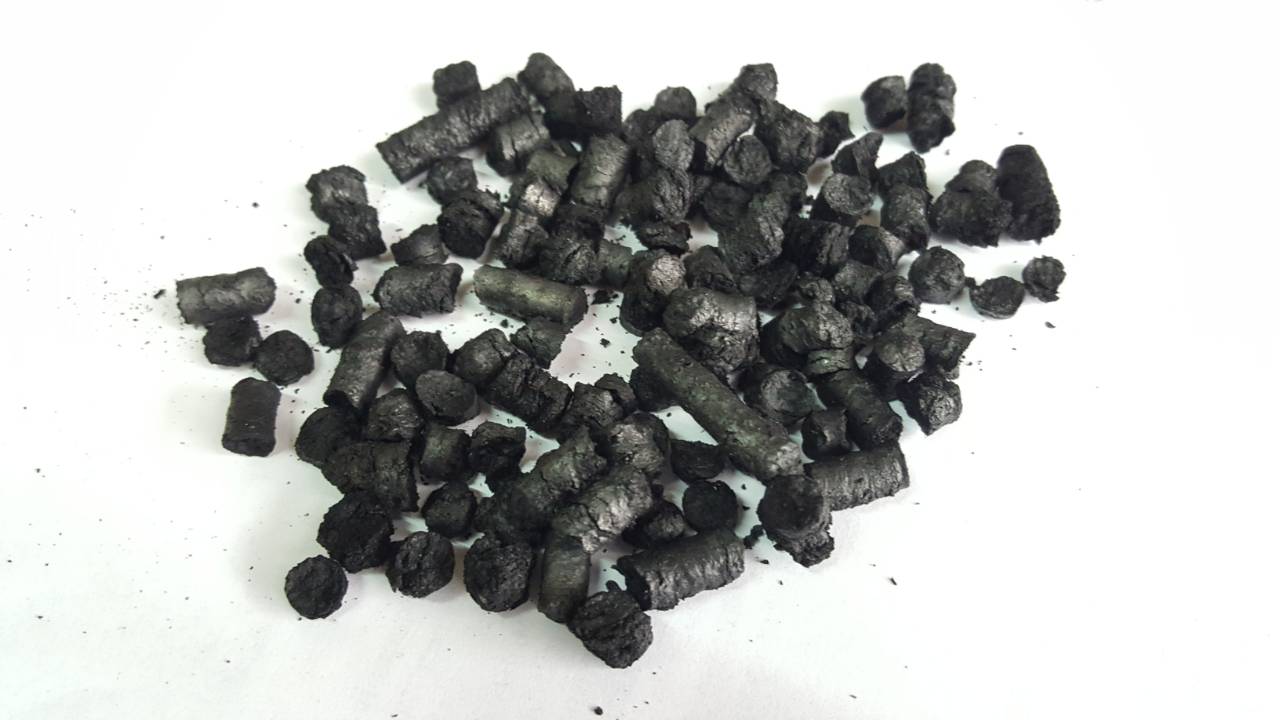

Активне вугілля з яблуневої пелети

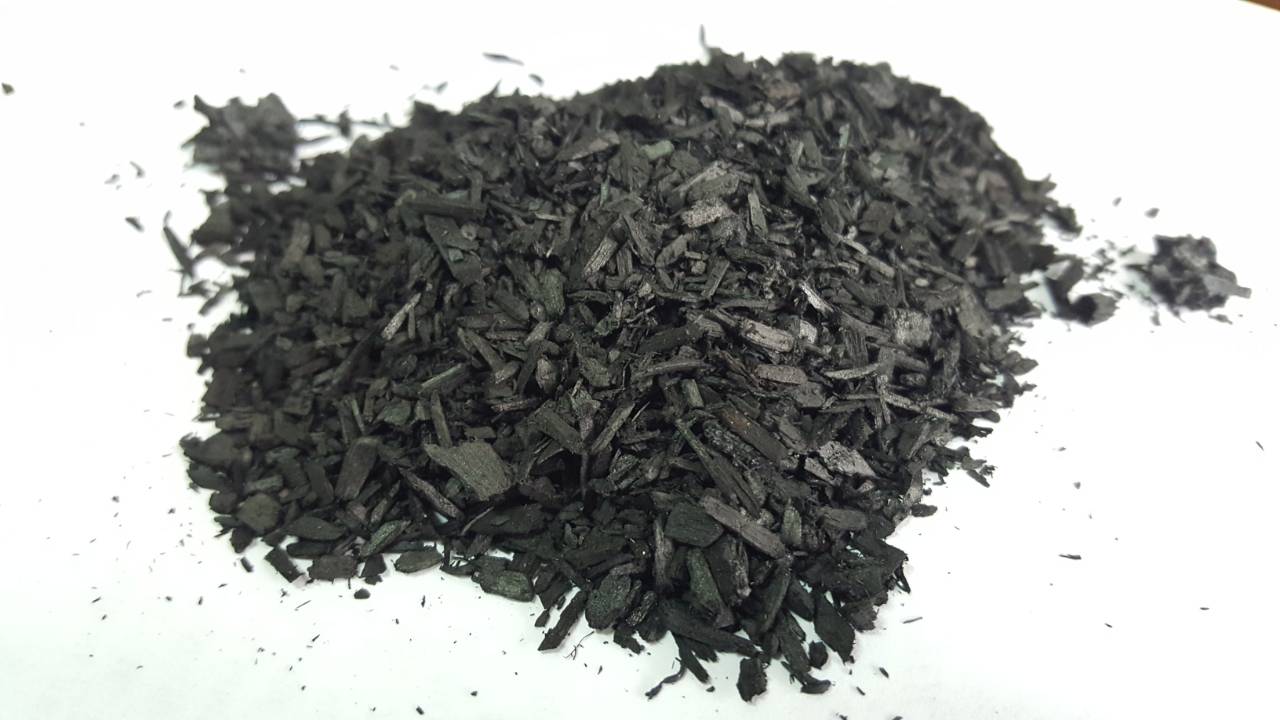

Активний вугілля з яблуневої щепи

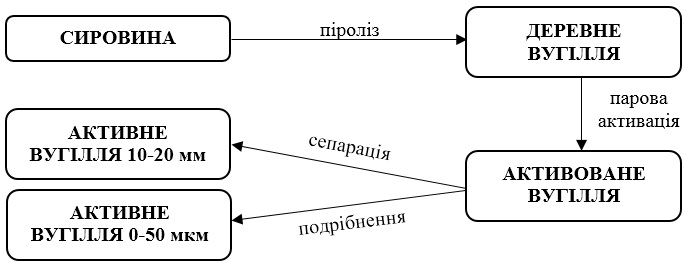

Схема процесу отримання активного вугілля із вуглецевмісних матеріалів

Елементи лінії для отримання активного вугілля

  1. Обладнання для підготовки сировини до піролізу (порізочне, дробильне та інше). Залежно від видів сировини, за погодженням із Замовником
  2. Піролізна установка (вуглевипалювальна піч). Залежно від параметрів сировини, що використовується для піролізу, а також продуктивності лінії активації.
  3. Установка активації Active-1.

            3.1. Горілка на рідкому, газоподібному або твердому паливі 35кВт
            3.2. Піч з обертаючою камерою-барабаном
            3.3. Паронагрівач
            3.4. Пароперегрівач
            3.5. Циклон

    4. Сепаратор. Поділ на фракції 0-10 мм і 10-20 мм.

    5. Дезинтегратор. Подрібнення до фракції 0-50мкр.

Коротки опис установки Aсtive-1

Піч з обертаючою камерою-барабаном є апаратом безперервної дії, для термічної обробки та активації (сушіння, піролізу, прокалювання, випалу та активації) різних сипучих матеріалів і матеріалів з високою пористою системою, а саме деревного вугілля. Конструкція передбачає установку горілок на рідкому, газоподібному та твердому паливі. Внаслідок невеликого обсягу камери термічної обробки, з метою ведення послідовних процесів можливе послідовне використання установок.



Схема та позначення елементів печі









































Параметри установки для активації

Діаметр
внутрішнього барабана

Довжина барабана,
мм

Потужність
горілки
, кВт

Потужність
ел. двигуна,
кВт

Габаритні розміри

маса,
кг

довжина

ширина

висота
без урахування
димоходу

273

1600

60

2,2

2200

1200

1800

870



Технічні характеристики установки для активації

Найменування параметру

Параметр

Одиниця вим.

1

Продуктивність

30-100

кг/год.

2



Витрати газу*: в балонах

                       природного

10

5

л/год.

м³/год.

3

Витрати пари

70

кг/год.

4

Потужність ел. двигуна привода

2,2

кВт

5

Потужність електронагрівних пристроїв (парогенератор та пароперегрівача)

30

кВт/год.

6

Температура прокалочного та сушильного агента*

200-1100

°С

7

Час перебування сировини в барабані

5 - 90

хв.

8

Кут нахилу барабана

0 - 6

°

9

Швидкість обертання барабана

2 - 18

Об/хв.

         * Можливе застосування інших видів палива

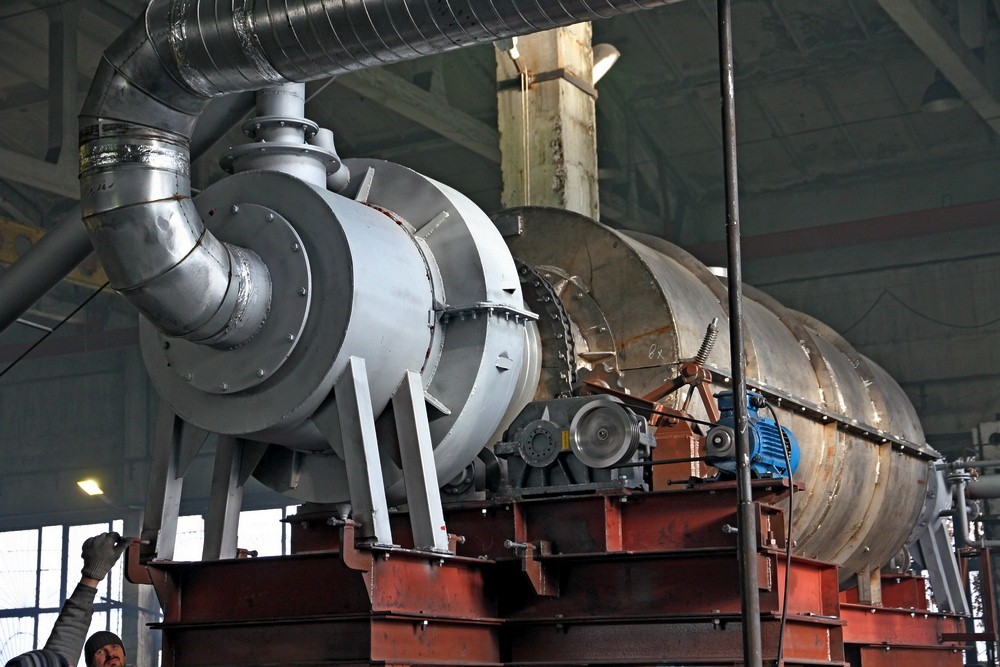

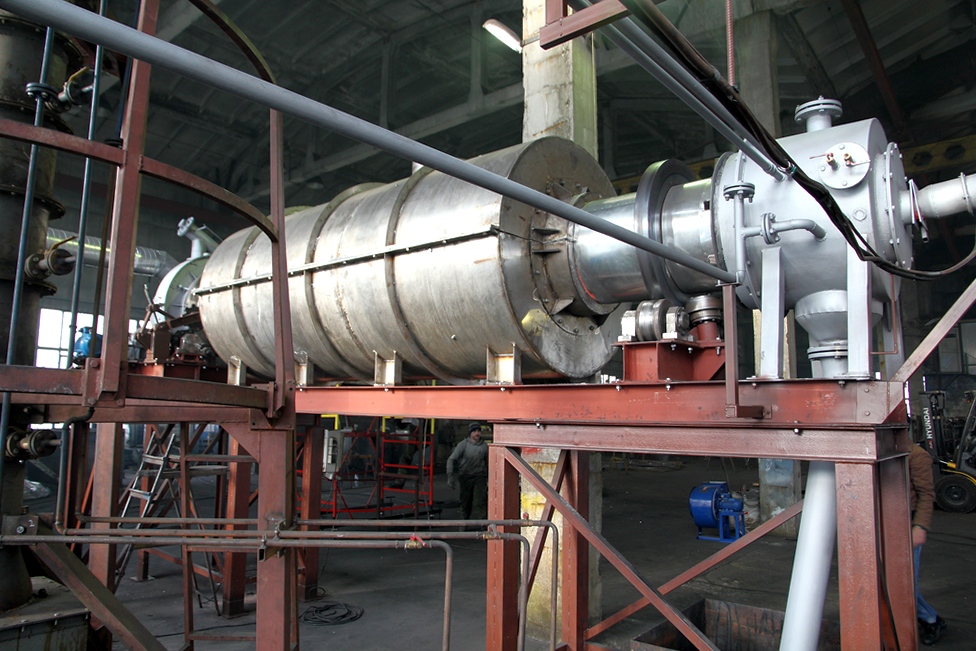

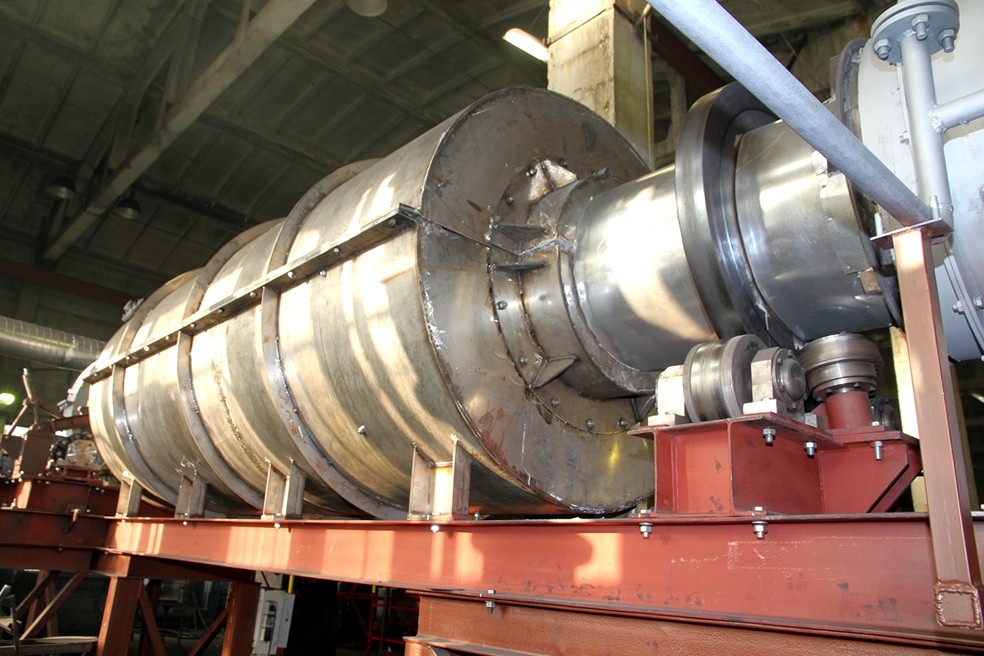

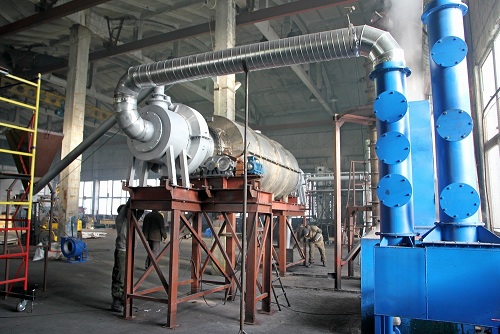

Загальний вигляд печі
