Установка карбонізації БІО-ПІЧ

Опис

Вуглевипалювальний комплекс на основі установки карбонізації БІО-ПЕЧ дозволяє автоматизувати на 100% весь виробничий процес отримання деревного вугілля (біочара): процеси завантаження сировини та вивантаження готового вугілля, забезпечує контроль в автоматичному режимі вмісту нелетючого вуглецю в деревному вугіллі, отримати максимальний вихід деревного вугілля з сировини, виключити вплив людського фактора та досягати стабільно-високих виробничих показників печі.

Основні переваги застосування печі для виробництва вугілля для кальяну або BBQ

• Стабільні показники якості деревного вугілля оскільки виробництво вугілля відбувається без втручання персоналу в технічний процес, а саме в автоматичному режимі.
• Мінімальний вміст золи в отриманому деревному вугіллі досягається за рахунок сепарації золи в сировині і готовому деревному вугіллі, так само виключається можливість горіння вугілля. Цей фактор знижує кількість попелу у вугіллі для кальяну або BBQ.
• Мінімальна ціна обладнання за високої продуктивності

До переваг установки виготовлення деревного вугілля відносяться

• Максимальна надійність печі. Пристрій карбонізації виготовлено на 100% з вогнетривких матеріалів
• Процес на 100% екологічно безпечний, виділяються лише пари води та вуглекислий газ
• Відсутність Рідких продуктів піролізу, вони повністю згорають, не залишаючи слідів, і утворюють теплову енергію
• Високий ККД, компактність печі
• Висока продуктивність від 30 до 120 т/місяць, залежно від сировини та моделі печі (Біо-Печ 1, 2 або 3)
• Піч працює в режимі 24/7 і не вимагає технологічних зупинок
• Процес на 100% автоматизований та виключає вплив людського фактора
• Сучасне управління та контроль: РК дисплей, мовна панель, пам'ять, хмарний сервіс та інші сучасні можливості
• Можливість віддаленого контролю роботи печі
• Низьке енергоспоживання печі
• Одержання надлишкової теплової енергії, яка може бути використана для різних технологічних процесів
•  Високий вихід та якість деревного вугілля
•  Широкий діапазон сировини
•  Можливість керування вмістом нелетючого вуглецю у вугіллі від 78% до 95%

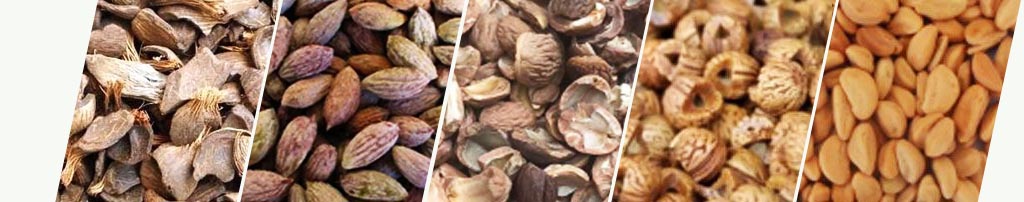

Сировина

• насіння рослин;
• шкаралупа горіхів;
• кісточки плодів дерев;
• деревна тріска;
• бамбук;
• дрібні пресовані брикети

Основна вимога до сировини: фракція від 5 до 30 мм із вологістю < 15%.

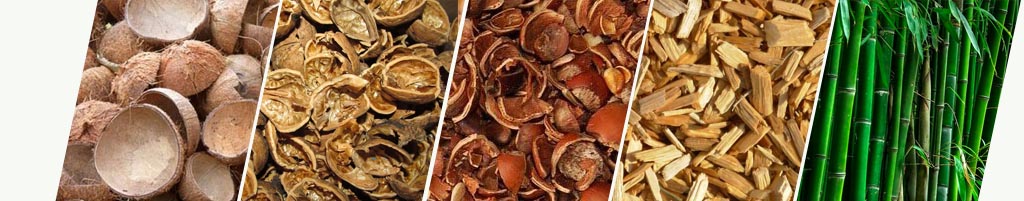

Скорлупа кокосу

Скорлупа грецького горіху

Скорлупа лісного горіху

Щепа

Бамбук

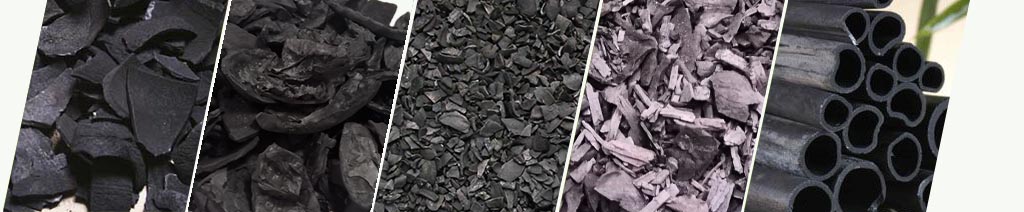

Деревне вугілля зі шкаралупи кокосу

Вугілля зі шкаралупи волоського горіха

Деревне вугілля з шкаралупи фундука

Деревне вугілля з тріски

Деревне вугілля з бамбука

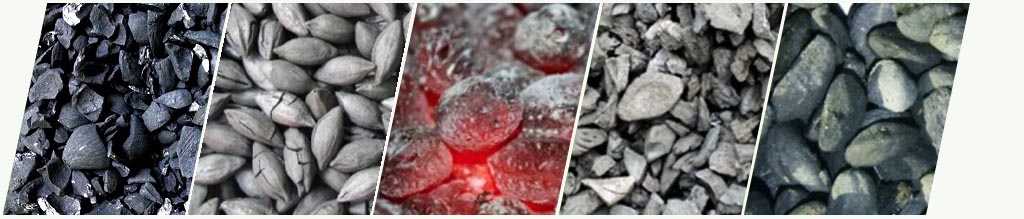

Шкаралупа пальмового ядра

Кісточка оливки

Кісточка фініка

Ядро персика

Насіння глоду

Деревне вугілля зі шкаралупи пальмового ядра

Деревне вугілля з оливкової кісточки

Деревне вугілля з кісточки фініка

Деревне вугілля з ядра персика

Деревне вугілля з насіння глоду

Піроліз деревної тріски в установці карбонізації БІО-ПІЧ

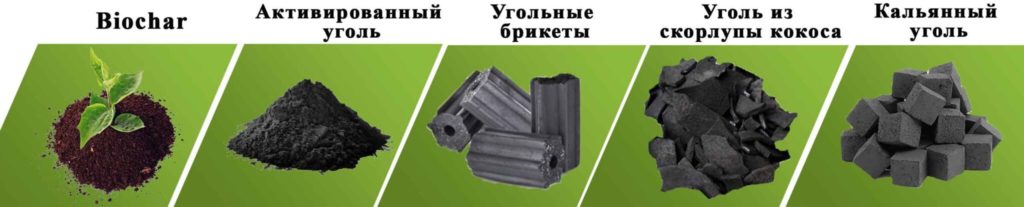

Одержувана продукція

• Сировина для отримання активованого вугілля
• Сировина для виробництва дерево-вугільного брикету для барбекю (BBQ) та промисловості
• Сировина для виробництва вугільних брикетів для кальянів
• BIO-Char, як добриво, призначене для аграрної промисловості, виготовляється з рослинної сировини і не містить шкідливих речовин.

Візуалізація переваг кальянного брикету (вугілля для кальяну) або вугільного брикету для BBQ, отриманого з використанням БІО-Печі, представлені тут.

Технічний опис

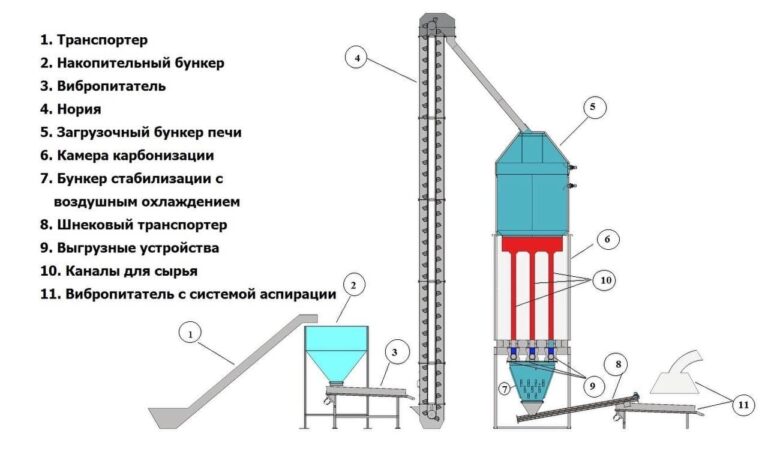

Основні елементи БІО-ПЕЧІ

Короткий опис виробничого процесу

Попередньо подрібнена сировина завантажується з використанням транспортера 1 або ковшового навантажувача в накопичувальний бункер 2, з якого з використанням віброживильника 3 сировина подається в норію 4 для завантаження в бункер печі 5, з якого сировина під дією сили тяжіння через канали для сировини 10 надходить в 6, де відбувається його перетворення на деревне вугілля. Готове вугілля через вивантажувальні пристрої 9 надходить у стабілізаційний бункер 7, де відбувається його примусове охолодження, після чого проводиться вивантаження охолодженого вугілля з використанням шнекового транспортера 8. Далі готове вугілля подається у віброживильник з системою аспірації 11, що забезпечує відділення дрібної фракції вугілля, в якій міститься максимальна кількість золи, також стабілізацію та охолодження вугілля, а також передбачає систему аспірації вугільного пилу з наявністю циклону для “уловлення” вугільного пилу. Може вивантажуватись: у металеві ящики, візки, на транспортер або в бункер, за бажанням Замовника, залежно від логістики виробничого майданчика.

Димові гази, що йдуть, з пристрою карбонізації надходять у випалювач, де відбувається їх повне спалювання - розкладання при високих температурах більше 1250C, що забезпечує 100% екологічність печі - відсутність шкідливих викидів в атмосферу.

Температура відпрацьованих димових газів після допалювача печі становить більше 1000°С, що дає можливість їх використовувати для різних теплових процесів: попереднє сушіння сировини, обігрів приміщень, сушіння брикету, перегрів пари для активації та інше.

Вивантажений продукт далі відправляється на упаковку або на лінію з виробництва брикетів для кальяну і барбекю, де спочатку подрібнюють, змішують з водою і пропускають через екструдер, для формування брикетів заданої форми.

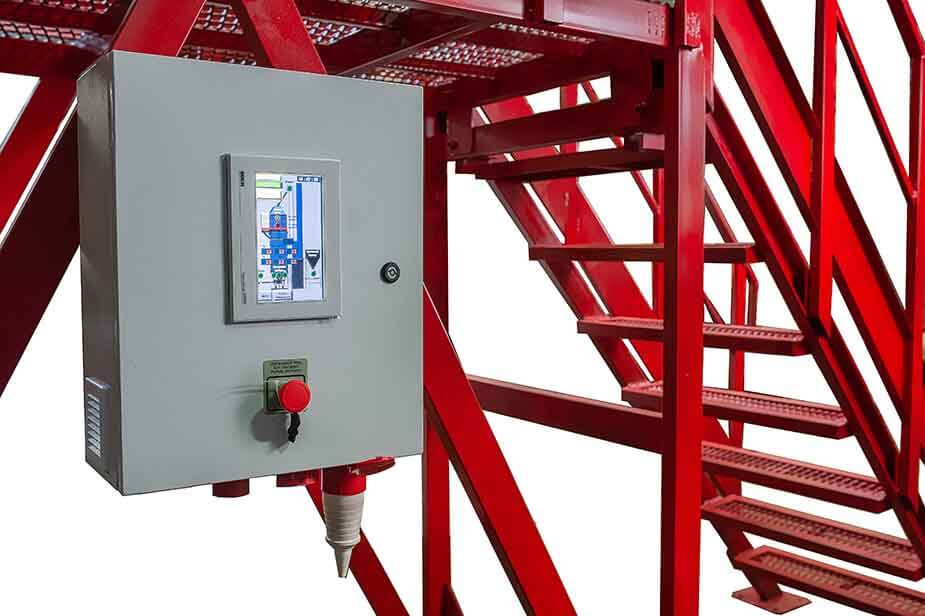

КВП та АСУ

АСУ забезпечує безпечну та ефективну експлуатацію БІО-Печі. Бункер печі 5 оснащений ємнісними датчиками, які подають сигнал на включення та відключення віброживильника 3 та норії 4, що дозволяє в автоматичному режимі «вмикати/відключати» систему завантаження сировини в бункер печі 5, у разі виходу з ладу елементів завантаження сировини або з інших причин, АСУ робить відключення пристроїв для вивантаження готового вугілля 10. БІО-ПЕЧ оснащена термопарами, які контролюють в автоматичному режимі встановлену якість деревного вугілля і забезпечують його вивантаження в стабілізаційний бункер 7. У міру заповнення бункера 7 готовим вугіллям, спеціальні датчики транспортера 8 про необхідність розвантаження охолодженого вугілля з бункера.

Можливості системи АСУ БІО-Печі

Автоматичне вивантаження з печі BIO-KILN

Параметри печі

Показник	БІО-ПІЧ-1	БІО-ПІЧ-2	БІО-ПІЧ-3
Продуктивність з вугілля, т/міс.	30-50*	40-70*	80-120*
Продуктивність з вугілля, т/рік	330-550	440-770	880-1320
Продуктивність теплової енергії, кВт / год	< 30	< 50	< 100
Споживання електроенергії, кВт/год	3,5-5	3,5-5	3,5-5
Вміст нелетючого вуглецю у вугіллі, %	82-95	82-95	82-95

*продуктивність печі залежить від вмісту нелетючого вуглецю (Сfix) у деревному вугіллі, максимальна продуктивність вказана для Cfix < 82% мінімальна при Cfix > 92% за умови, що зольність не перевищує 3%.

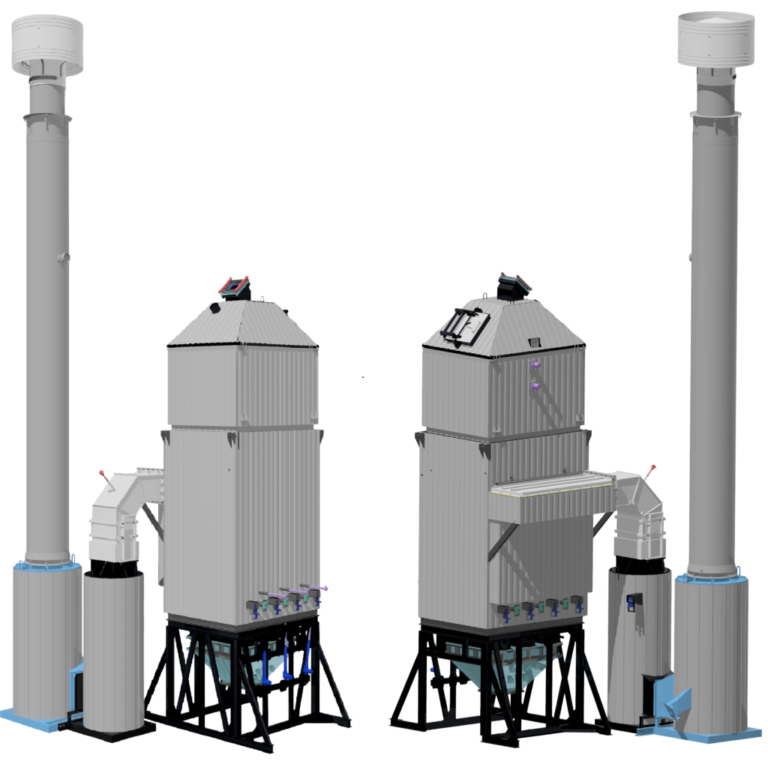

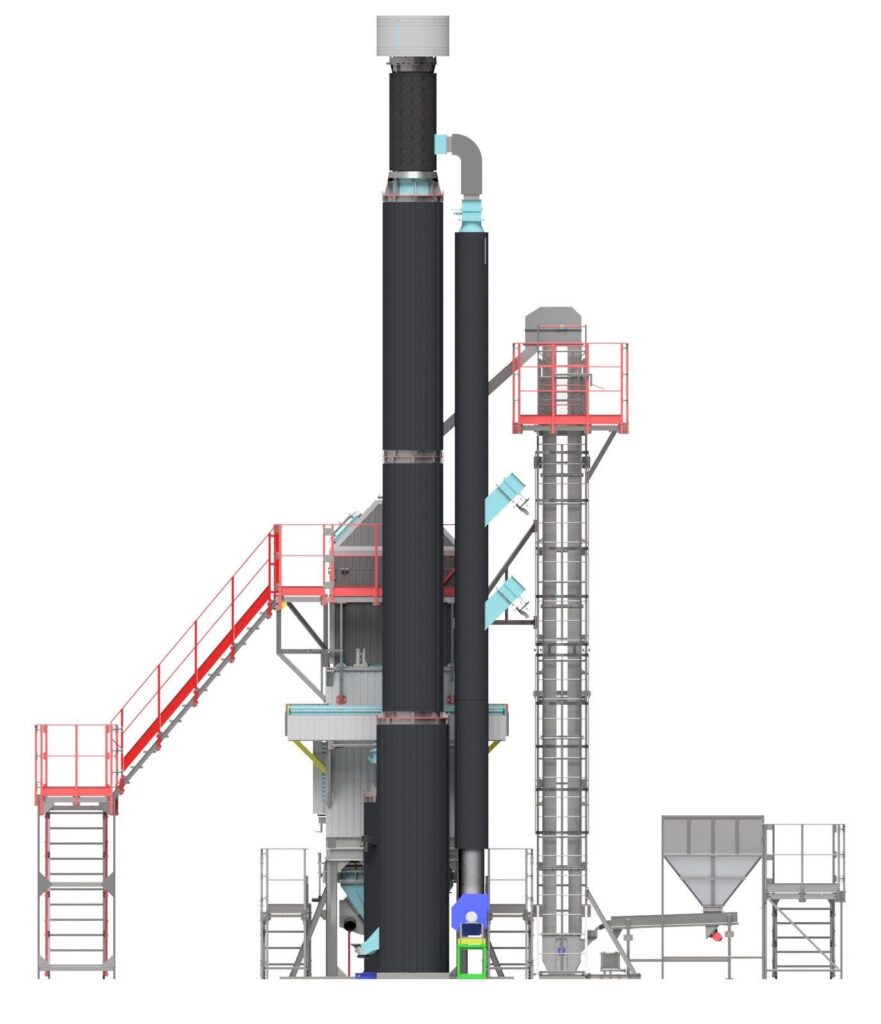

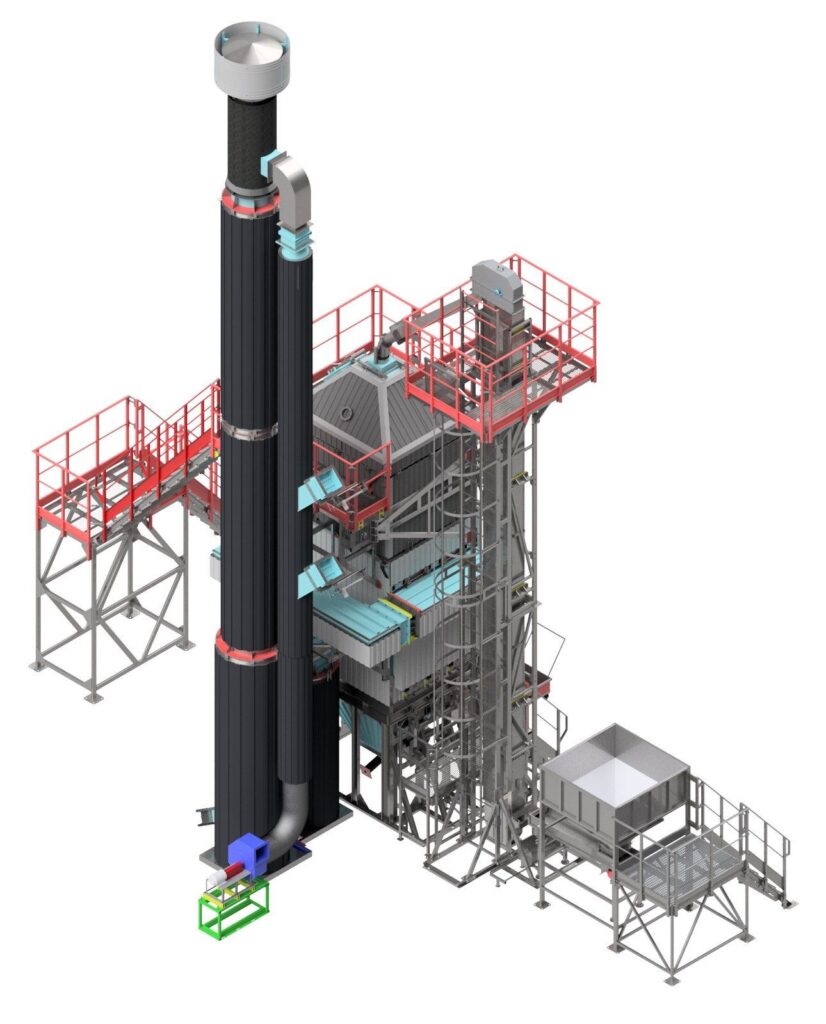

БІО-ПІЧ-2 і 3 (з вихровим дожигателем)

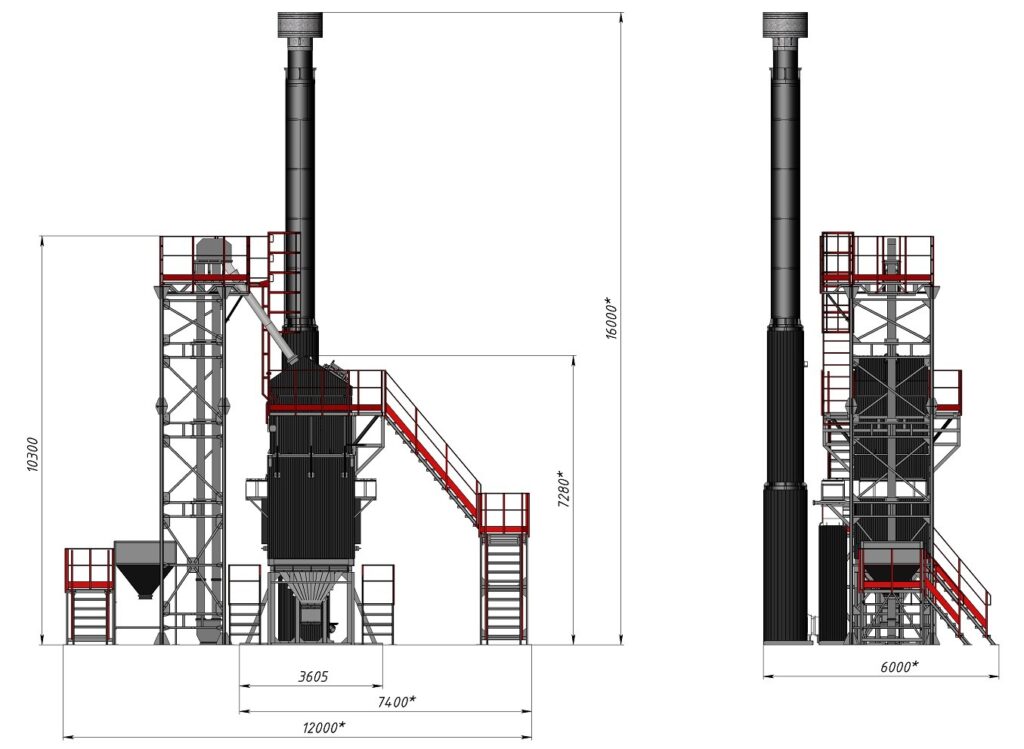

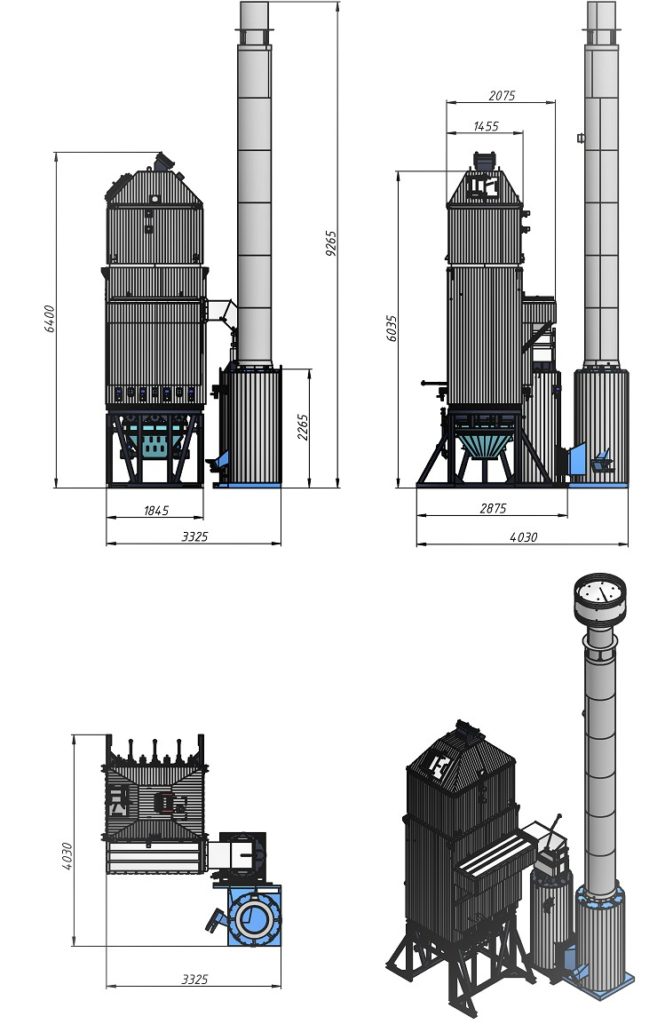

Габаритні розміри БІО-ПЕЧІ-2

Габаритні розміри БІО-ПЕЧІ-3
